Виджет Фото и видео в Студио Online

Раздел «Фото и видео» предназначен для диспетчерских служб автотранспортных предприятий в целях предотвращения аварийных ситуаций с участием транспортных средств из автопарка предприятий, а также при проведении внутреннего расследования уже случившихся инцидентов.

Компонент обеспечивает оперативную передачу фото и видеоматериалов при фиксации на транспортном средстве аварийных, опасных или нежелательных ситуаций. Диспетчер, имея перед собой фото/видео с места события, получает возможность реагировать на событие более точно и оперативно.

В данном разделе возможна работа с видеорегистраторами (далее - ВР) различных производителей. В зависимости от типа оборудования, функционал на вкладках раздела будет отличаться.

Поддерживаемое оборудование

Поддержана работа как и с видеорегистратором MT-900 DVR производства СКАУТ, так и с регистраторами сторонних производителей, например, Carvis, SOWA, Hikvision и т.п.

Основным требованием, которому должен удовлетворять любой сторонний видеорегистратор (ВР), является поддержка протокола передачи данных JT808/1078. При этом, в зависимости от производителя, в настройках устройства он может иметь разные названия, например: 808, jt808, jt_808-2013 или jt808/1078-2016 и т.д.

Но наиболее точную информацию по поддержке данного протокола необходимо всегда уточнять у производителя оборудования и в его документации.



Настройки оборудования

Все ВР стороннего производства настраиваются по протоколу JT808/1078 на адрес video.scout-gps.ru и порт TCP 6608 (особая настройка порта UDP не требуется).

Если в регистратор нельзя вбить адрес сервера доменом, то можно использовать IP адрес 95.143.186.152 и тот же порт 6608.

За консультациями по другим вопросам настройки оборудования (качество видео, конфигурация камер, настройки событий и т.д.) необходимо обращаться к производителю и/или документации вашего видеорегистратора



Настройки в СКАУТ Менеджере

На текущий момент с ВР стороннего производства в СКАУТ Студио онлайн отображаются только медиа данные, т.е. видео, фото и онлайн видео. Треки и данные по датчикам с ВР в Студио Онлайн не передаются и не отображаются. В связи с этим, возможно 2 варианта настройки оборудования в СКАУТ-Менеджере:

  1. Если на машине помимо ВР стоит также обычный телематический трекер (не обязательно производства СКАУТ) и по нему передаются данные в СКАУТ Студио Онлайн (т.е. он настроен на облако СКАУТ 365), то можно связать вместе трекер+видеорегистратор. Соответственно, телематические данные (треки, отчеты, местоположение) будут отображаться в Студио с трекера, а медиа данные (видео и фото) - с видеорегистратора. При этом всё отображение будет "бесшовное", в рамках единого объекта.
  2. Если на ТС стоит только ВР или стоит трекер, который не может передавать данные на облако СКАУТ 365, то в таком случае возможно получение только медиа данных (видео и фото) с ВР, при этом местоположение, треки и отчеты будут недоступны.

1 вариант

Чтобы настроить оборудование по первому варианту, потребуется следующая информация:

  1. ID регистратора, который настроен на СКАУТ.
    Узнать/сменить его можно в настройках вашего видеорегистратора, при этом он может фигурировать там под разными названиями, в зависимости от производителя оборудования, например: ID, DeviceID, serial number, ID устройства, даже SIM cardNumber может выступать как ID.
    Если ID задается коротким номером, например, 345491, то, согласно протоколу JT808/1078, при подключении на сервер он автоматически будет удлинен до 12 цифр нулями, т.е. вместо 345491 на сервер такой ВР будет стучаться под ID 000000345491. Но могут быть исключения и ВР будет полноценно передавать данные и с коротким ID, без дополнительных нулей в начале.
    Если достоверно установить ID не удается, то можно просто настроить ВР на сервер СКАУТ (адреса см. выше) и обратиться в нашу ТП, если регистратор будет отбиваться на сервере, то мы увидим его ID.

    Некоторые модели ВР передают по протоколу JT808/1078 свой ID в виде 12 нулей, пока им явно вручную не прописать иной ID в настройках. Регистраторы, передающие 12 нулей, не могут быть заведены в СКАУТ. Необходимо сначала вручную задать им иной ID в настройках.

  2. Объект, привязанный к терминалу в СКАУТ Менеджере.
    К такому объекту должна быть привязана функциональная лицензия Видеорегистратор или Видеоаналитика (подробнее о них ниже), в зависимости от функциональности ВР, для того, чтобы отображались медиа данные в разделе Фото и видео.
    В настройках объекта в СКАУТ Менеджере в поле "ID видеорегистратора" должен быть внесен ID, полученный выше в п.1, уже с дополнительными нулями (если ВР отбивается с ними), а также указан часовой пояс, в котором будет находится машина с этим ВР:

Синхронизация объекта и внесенного в его настройки ID видеорегистратора происходит не мгновенно, а может занимать до 10 минут. До её окончания ВР может быть не виден в СКАУТ Студио Онлайн.

2 вариант

Чтобы настроить оборудование по второму варианту, потребуется следующая информация:

  1. ID регистратора, который настроен на СКАУТ.
    Всё аналогично, как в первом варианте выше.
  2. Любой объект в СКАУТ Менеджере, даже не привязанный к терминалу.
    Привязка лицензий и настройка ID регистратора в нём - всё аналогично первому варианту выше.



Подключение видеорегистратора в СКАУТ

При заведении ВР в СКАУТ, необходимо оставлять на Портале заявку в ТП на его подключение. В заявке нужно указать следующую информацию:

  1. Марку, модель и ID видеорегистратора. ID нужно указать с дополнительными нулями (см. раздел выше), если они будут, т.е. длина ID должна быть 12 цифр.
  2. Название компании (из СКАУТ Менеджера), которая будет его использовать. Это необходимо для учета объёма хранения медиа данных от оборудования на сервере.
  3. Количество камер, которое подключено к ВР. И слоты, в которые они подключены. Например, если ВР поддерживает 4 камеры, а к нему подключены только две камеры во 2 и 4 слоты (т.е. не последовательно) - то такую информацию нужно сообщить.
  4. По желанию - названия камер, например, "в кабину", "на дорогу", "кузов" и т.д.

После настройки ВР в рамках заявки со стороны ТП, далее можно самостоятельно в СКАУТ Менеджере прописать ID этого регистратора нужному объекту (см. раздел выше) и привязать функциональные лицензии Видеорегистратор или Видеоаналитика к объекту.



Вкладка "Статистика"

На этой вкладке отображается интерактивный дашборд со всеми событиями по видеоаналитике, которые были получены сервером. Отсюда же можно быстро просмотреть интересующие видео фрагменты и выгрузить Excel отчеты.

В верхней части окна, помимо выбора периода запроса данных, можно задать режим поиска событий: в разрезе машин или водителей, а также включить совмещенный режим отображения сразу двух дашбордов (это полезно для одновременного сравнения разных периодов).

Сам дашборд состоит из 4 блоков:

  1. Нарушения - статистика по типам нарушений.
  2. Динамика нарушений - отображение количества нарушений на сводной диаграмме по каждому дню, с привязкой к абсолютному пробегу или пробегу на 100 км.
  3. Транспорт с нарушениями - топ 5 машин с наибольшим числом событий.
  4. Сотрудники с нарушениями - топ 5 водителей с наибольшим числом событий.

В 1, 3 и 4 блоках, при щелчке на стрелку в заголовке окна, открывается подробная таблица со списком событий, на примере блока по сотрудникам:

В таблице, щелчком по водителю, можно раскрыть детализацию нарушений, проиграть видео и выгрузить таблицу в Excel (нажатием соответствующей кнопки в верхнем правом углу таблицы). При щелчке на стрелку в столбце видео, откроется отдельное окно, в котором можно увидеть все выгруженные видео по выбранному нарушению у водителя:

Из этого окна можно просмотреть записи одновременно с нескольких камер, а также скачать файл видео на компьютер.

В блоке Динамика нарушений, в верхнем правом углу, есть переключатель режима отображения:

  1. Показывать на одном графике абсолютное число нарушений и размер пробега за каждый день.
  2. Показывать на графике число нарушений в расчете на 100 км пробега (если пробег менее 100 км, то расчета не будет).

Графики интерактивные, их можно скрывать/отображать щелчком по легенде в них.



Вкладка "Онлайн-видео"

Данная вкладка предназначена для просмотра видео в реальном времени с видеорегистраторов.

Чтобы регистратор отображался в списке объектов на этой вкладке, к нему должна быть привязана функциональная лицензия Видеорегистратор или Видеоаналитика.

В левой части вкладки находится список всех объектов, к которым привязаны ВР. А в правой части - сетка каналов, для просмотра видео с объектов. Здесь и далее: пропорции левой и правой частей вкладки можно менять, путем перетаскивания их общей границы.

В списке объектов отображается:

Статус ВР обновляется не мгновенно, а с задержкой в 3 минуты. Это нужно учитывать при попытке просмотра онлайн видео.
ФИО водителя обновляется раз в 20 минут.

Доступные действия в списке объектов:

Когда на сетку выведена какая-либо камера с объекта, то кнопка такой камеры будет выделена зеленым в списке, а сама строка с объектом - залита сиреневым цветом.

Таким образом, можно одновременно на сетку выводить и отслеживать изображения с разных камер по различным машинам.

Доступные действия на сетке каналов:

Также можно настроить отображение сетки:

Непосредственно с проигрываемым видео в канале можно осуществлять следующие действия:

В нижней части изображения находится название объекта, имя камеры и скорость видеопотока.

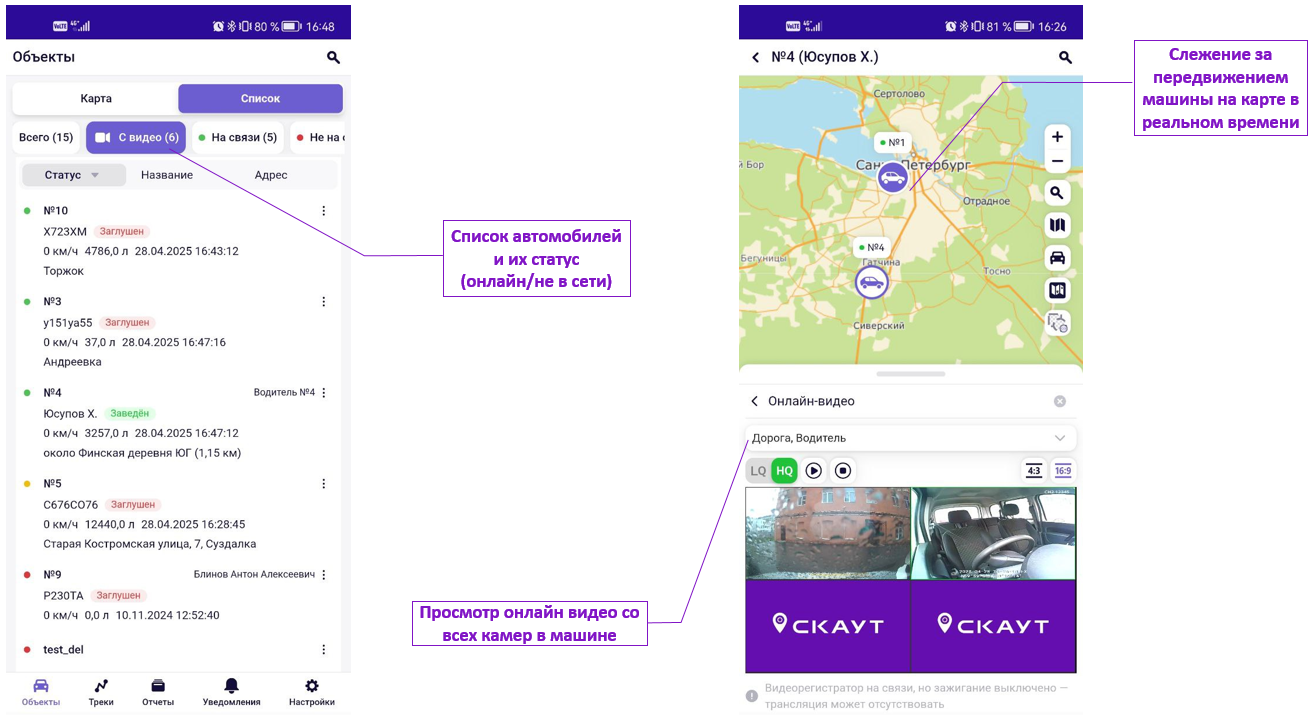

Также просмотр онлайн видео возможен в мобильном приложении СКАУТ:



Вкладка "Видео на регистраторе"

На этой вкладке осуществляется просмотр архивных видеофайлов напрямую с ВР, без их загрузки на сервер.

Чтобы регистратор отображался в выпадающем списке объектов на этой вкладке, к нему должна быть привязана функциональная лицензия Видеорегистратор или Видеоаналитика.

Для отображения в списке файлов событий по видеоаналитике (ADAS, DSM), к объекту должна быть привязана лицензия Видеоаналитика. При этом, и сам ВР должен поддерживать такой функционал.

В левой части вкладки находится таблица со списком всех найденных файлов на ВР, а в правой части - проигрыватель видео (и фото).

Поиск файлов можно осуществлять как по отдельным регистраторам, так и сразу по их группе.

В выпадающем списке объектов находятся только те, к которым привязана лицензия и которые сейчас онлайн (а не просто все объекты, находящиеся в доступе на учетной записи). Статус ВР (онлайн/офлайн) обновляется раз в 3 минуты.

Элементы управления:

  1. Проиграть выбранный в таблице файл. Воспроизвести файл также можно двойным щелчком по его строке.
  2. Проиграть несколько файлов. Если на ВР подключено больше одной камеры и запись ведется сразу с нескольких камер, то можно одновременно проиграть файлы со всех камер. При этом "якорным" файлом (т.е. видео с других камер будут проиграны за этот же период) будет тот, который был выбран в списке в момент нажатия этой кнопки.
  3. Создать задачу на выгрузку. Нажатием этой кнопки можно поставить задачу по выгрузке выбранного файла на сервер. При этом, есть возможность выгрузить не весь файл целиком, а только указанный отрезок из него, а также выбрать формат выгрузки, если ВР поддерживает такой функционал.
  4. Список поставленных задач. Статус и прогресс задачи в списке обновляется не в реальном времени, а при нажатии на кнопку "Поиск задач".
  5. Скачать выбранный файл на компьютер. Эта кнопка активна, только если выбран файл, который уже загружен на сервер. Т.е. чтобы скачать файл с ВР, сначала нужно выгрузить его на сервер, поставив задачу.
    Некоторые модели ВР позволяют скачать файл напрямую на компьютер, не выгружая его на сервер. Если в списке выбран файл с такого регистратора, то эта кнопка будет сразу активна.
  6. Экспортировать таблицу. Позволяет выгрузить в Excel всю таблицу в виде отчета. Таблица выгрузится с учетом задействованных фильтров в заголовках столбцов, см скриншот ниже.
  7. Скрыть/показать критерии поиска.
  8. Выбрать колонки для отображения в таблице.

Список столбцов в таблице:

  1. Порядковый номер файла. Он является сквозным и меняется, если в заголовках столбцов задействованы фильтры, см. скриншот выше.
  2. Название объекта.
  3. Процент выгрузки файла на сервер. Прогресс обновляется не в реальном времени, а при нажатии на кнопку "Поиск файлов".
  4. Дата и время начала записи в файле.
  5. Длительность записи в файле. Для фотографий указывается прочерк.
  6. Размер файла в Мб.
  7. Событие, по которому был создан файл. Если события не было, то ничего указано не будет.
  8. Номер или имя камеры, с которой был создан файл.

Функционал проигрывателя, в правой части вкладки, аналогичен функционалу во вкладке "Онлайн-видео", но у него дополнительно есть:



Вкладка "Видео на сервере"

На этой вкладке осуществляется просмотр видеофайлов, которые хранятся на сервере, выгруженные вручную или автоматически (по событию).

Чтобы регистратор отображался в выпадающем списке объектов на этой вкладке, к нему должна быть привязана функциональная лицензия Видеорегистратор или Видеоаналитика.

Для отображения в списке файлов событий по видеоаналитике (ADAS, DSM), к объекту должна быть привязана лицензия Видеоаналитика.

В левой части вкладки находится таблица со списком всех найденных файлов на сервере, а в правой части - проигрыватель видео (и фото).

Поиск файлов можно осуществлять по:

Элементы управления:

  1. Проиграть выбранный в таблице файл. Воспроизвести файл также можно двойным щелчком по строке.
  2. Проиграть несколько файлов. Если на ВР подключено больше одной камеры и запись ведется сразу с нескольких камер, то можно одновременно проиграть файлы со всех камер. При этом "якорным" файлом (т.е. видео с других камер будут проиграны за этот же период) будет тот, который был выбран в списке в момент нажатия этой кнопки.
  3. Скачать выбранный файл на компьютер.
  4. Экспортировать таблицу. Позволяет выгрузить в Excel всю таблицу в виде отчета. Таблица выгрузится с учетом задействованных фильтров в заголовках столбцов.
  5. Скрыть/показать критерии поиска.
  6. Выбрать колонки для отображения в таблице.

Список столбцов в таблице:

  1. Порядковый номер файла. Он является сквозным и меняется, если в заголовках столбцов задействованы фильтры.
  2. Название объекта.
  3. Дата и время начала записи в файле.
  4. Длительность записи в файле. Для фотографий указывается прочерк.
  5. Размер файла в Мб.
  6. Событие, по которому был создан файл. Если события не было, то ничего указано не будет.
  7. Признак того, было ли выгружено видео по уведомлению или нет (см. раздел Уведомления ниже).
  8. Номер или имя камеры, с которой был создан файл.
  9. Имя файла.

Функционал проигрывателя, в правой части вкладки, аналогичен функционалу во вкладке "Видео на регистраторе".

Просмотр и скачивание архива видео также доступно в мобильном приложении СКАУТ:



Вкладка "MT-900 DVR"

На этой вкладке осуществляется работа только с видеорегистраторами MT-900 DVR производства СКАУТ.

Для диспетчеров, у которых есть в доступе хотя бы одно ТС, с установленным на нем терминалом MT-900 DVR и привязанной функциональной лицензией, доступны данные во вкладке «MT-900 DVR».

Модуль предоставляет функционал для работы с фото и видео с терминалов, а именно:

Просмотр файлов

Выбирая одиночную фотографию или видео, открывается модальное окно «Просмотр медиафайла».

При открытом модальном окне «Просмотр медиафайла» диспетчер имеет возможность просмотреть подробную информацию о каждом фото/видео:

В данном режиме диспетчеру доступна подробная информации о файле, а именно:

Левее от подробной информации о файле находятся кнопки для перехода к следующему/предыдущему файлу, а также кнопки для отображения точки на карте, где было зафиксировано событие.



Уведомления по событиям

Любое уведомление в СКАУТ Студио Онлайн можно дополнить видеоотрезком с регистратора. Есть два типа уведомлений с видео:

  1. Уведомления по телематическим данным с трекера, примеры: слив топлива, вход в геозону, сработка определенного датчика (любого агрегата) и т.п. В этом случае данные для формирования события и генерации уведомления по нему поступают с датчиков, подключенных к трекеру, а сам трекер связан с видеорегистратором в СКАУТ Менеджере.
  2. Уведомления по данным с видеорегистраторов, примеры: засыпание водителя, разговор по телефону, ошибка диска, низкое напряжение и т.п. В этом случае события, которые распознал и зафиксировал сам ВР, будут приняты и обработаны в СКАУТ Студио Онлайн, а далее транслированы в Telegram/Макс, на почту и т.д.

В зависимости от типа уведомления, их настройка будет немного отличаться.

1 вариант

Выгрузку видео можно включить по любому уведомлению в системе. Первоначальная настройка уведомления не отличается от стандартной, но на последнем шаге есть возможность включить и настроить выгрузку видео, если в нём были выбраны объекты с привязанным ВР:

В зависимости от выбранного канала, содержимое уведомления будет разным:

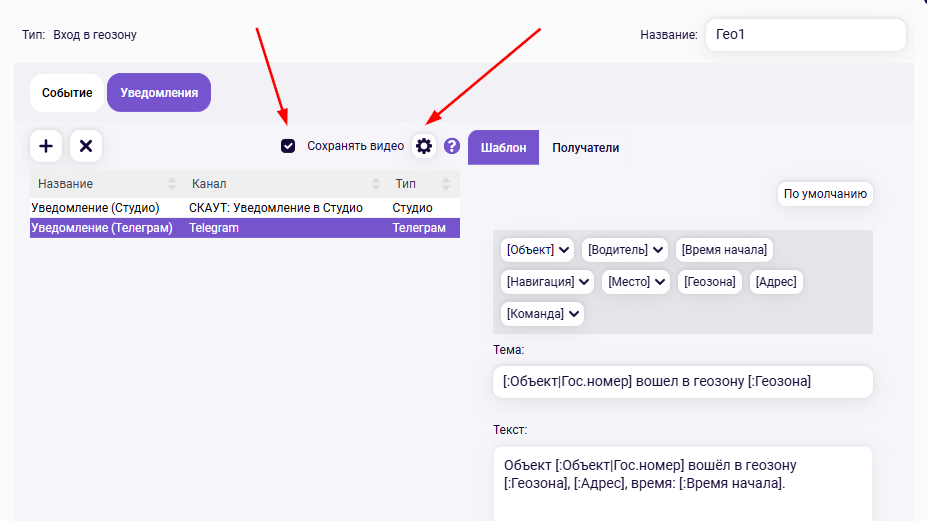

После включения галочки "Сохранять видео" станет доступна кнопка с шестеренкой, при нажатии на которую откроется следующее окно:

В нём можно внести следующие изменения:

  1. Выбрать камеры у каждого объекта, с которых требуется выгружать видео при событии.
  2. Указать сдвиг начала выгружаемого файла относительно события. Это позволяет выгрузить видеофайл с началом до момента самого события, например, за 10 секунд до входа в геозону.
  3. Внести итоговую длительность файла, например, чтобы получить на видео прошедшие 10 секунд после входа в геозону.
  4. Указать задержку до начала выгрузки. Это значит, что запрос на выгрузку видеофрагмента будет отправлен на ВР спустя 1 минуту после начала события. Это будет полезно, если файл выгружается некорректно, не полностью, либо присутствует какая-либо специфика в финализации видеофайлов в памяти самого ВР.

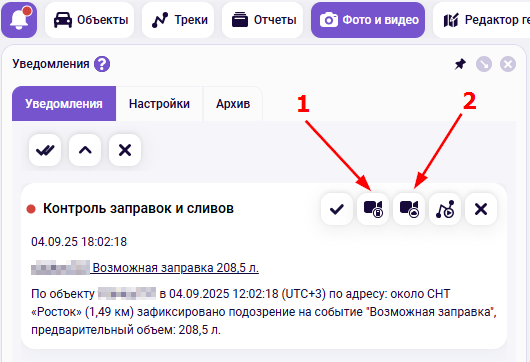

При получении уведомления с видео в СКАУТ Студио Онлайн на нём будут две дополнительные кнопки:

  1. Позволяет быстро вручную найти видеозапись по уведомлению с нужных камер напрямую в памяти ВР. При этом ВР должен быть на связи с сервером.
  2. Позволяет найти видеозапись по уведомлению на сервере. Чтобы видео автоматически выгружались на сервер, необходимо включить галочку "Сохранять видео" в настройках уведомления.

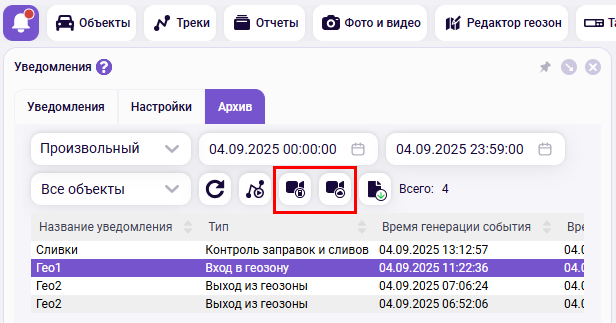

Аналогичные кнопки есть и во вкладке "Архив" уведомлений:

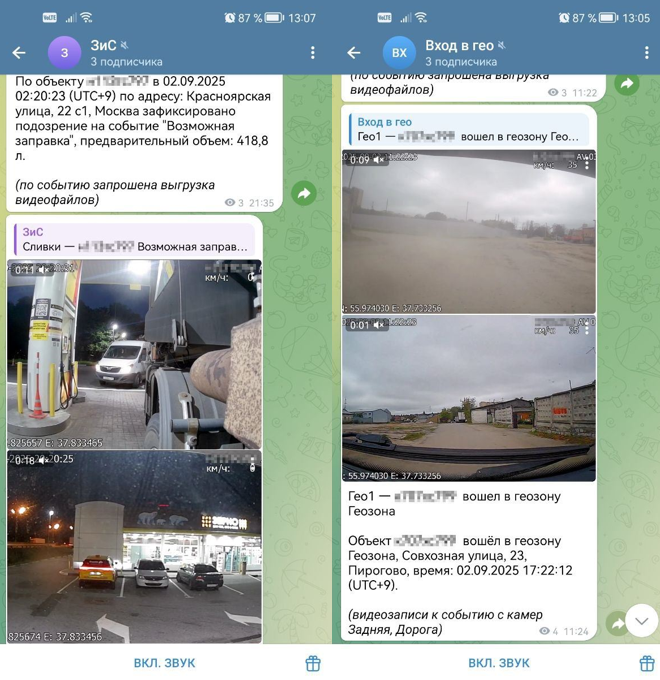

Примеры уведомлений с видео в Telegram и Макс:

2 вариант

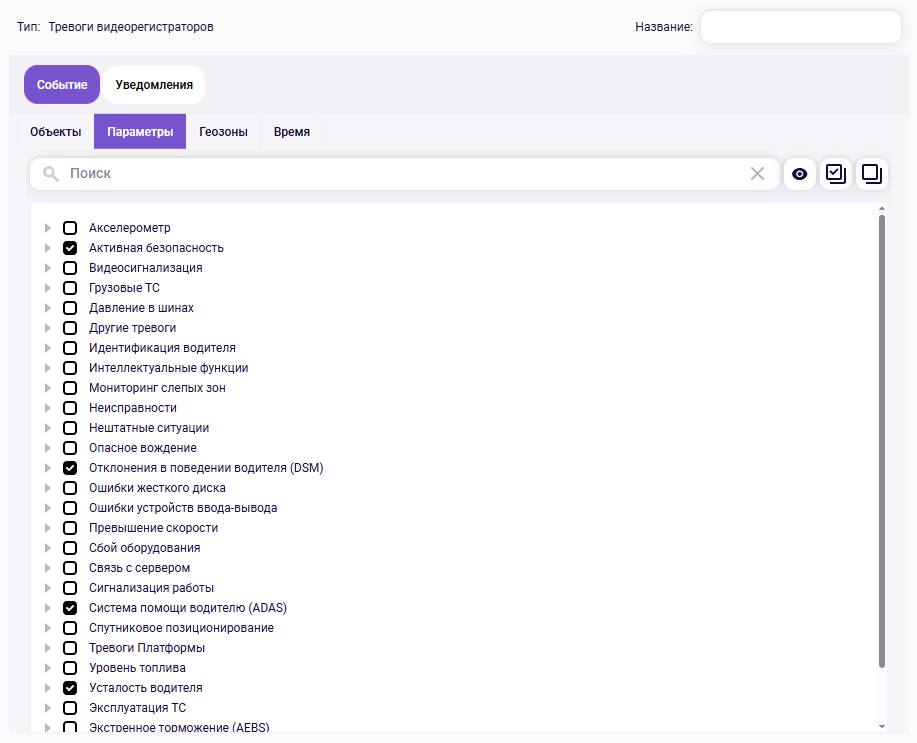

Для включения этого типа уведомлений нужно создать уведомление "Тревоги видеорегистраторов":

Первоначальная настройка уведомления не отличается от стандартной и от настроек на последнем шаге 1го варианта выше. Отличие лишь в том, что на вкладке Параметры этого уведомления необходимо выбрать те события, по которым требуется формировать уведомление:

Список событий в этом окне общий для протокола JT808/1078, он не для конкретной модели видеорегистратора! Это значит, что не все из этих событий может присылать тот или иной ВР. Например, если у ВР нет видеоаналитики, то события из групп DSM и ADAS он присылать не будет.

Если заранее неизвестно, какие события будет присылать ВР, то можно при первоначальной настройке уведомления включить все события (но без выгрузки видео, чтобы не расходовать трафик на симке в ВР), понаблюдать за получаемыми уведомлениями, а затем отключить те из них, которые не требуются, оставив активными только нужные и включить выгрузку видео по ним.

Также важно учитывать, что возможно дублирование выгруженных видео по таким событиям, если выгрузка одновременно включена на самом ВР и в СКАУТ Студио Онлайн.
Например: установлен ВР с видеоаналитикой DSM и непосредственно в его настройках указано, что при наступлении события "Засыпание водителя" автоматически сразу отправлять на сервер видеофрагмент. И в то же время в Студио создано уведомление "Тревоги видеорегистраторов", выбрано событие "Засыпание водителя" и включена галочка "Сохранять видео".
В таком случае получается, что сначала сам ВР отправит на сервер видео по засыпанию, а потом сервер, согласно настроенному уведомлению, отправит запрос на ВР, чтобы он опять выгрузил видео за период этого события. Поэтому, чтобы избежать подобного дублирования видео (и двойного трафика по симке), рекомендуется настраивать их выгрузку только на одной стороне: либо на самом ВР, либо в Студио через уведомление.
