Модуль уведомлений в СКАУТ Online

Главное окно модуля Уведомления содержит следующие вкладки:

• Уведомления
• Настройки
• Архив

Вкладка Уведомления

Cредством получения информации о событиях, произошедших с транспортными средствами, является панель уведомлений.

Перечень уведомлений в данной панели отображаются сверху вниз, причём новое уведомление появляется верхним элементом перечня, смещая остальные вниз. Цветовой индикацией уведомления разделаются на прочитанные (зеленый) и непрочитанные (красный).

Для одновременной работы с пришедшими уведомлениями существуют три управляющих элемента:

• «Пометить все как прочитанные» – помечает все имеющиеся уведомления как прочитанные (изменят цвет с красного на зеленый);
• «Свернуть все» – сворачивает все развёрнутые пояснения уведомлений;
• «Удалить все» – удаляет все имеющиеся уведомления;

 Конкретное уведомление также имеет управляющие элементы:

• «Пометить как прочитанное» – помечает соответствующее уведомление как прочитанное;
• «Построить трек» – строит трек в десятиминутном временном диапазоне до и после факта появления события, приведшего к уведомлению;
• «Удалить» – удаляет соответствующее уведомление.

Вкладка Настройки

Вкладка содержит следующие элементы:

• «Создать» – создаёт новое уведомление;
• «Редактировать» – редактирует выбранный профиль уведомления;
• «Сделать дубликат» – делает копию выбранного уведомления, чтобы на его основе можно было создать новое уведомление, изменив некоторые настройки (копия создаётся со статусом «выкл.»);
• «Удалить» – удаляет выбранный профиль уведомления после подтверждения;
• «Обновить» – обновляет список уведомлений на предмет изменений другими пользователями сервера;
• Cписок созданных пользователем профилей уведомлений с колонками статус, название, тип.

Примечание: кнопки «Редактировать», «Клонировать» и «Удалить» заблокированы, если не выбрано уведомление.

При создании нового уведомления мы указываем его тип и название. Переход к окну редактирования происходит при выборе «Типа» и нажатию кнопки «Ок». Названия уведомлений могут повторяться.

Создание уведомления

Интерфейс создания уведомления разделён на вкладки:

1. «События»:
1. «Объекты»;
2. «Параметры»;
3. «Геозоны»;
4. «Время».
2. «Уведомления»:
1. «Шаблон»;
2. «Получатели».

Уведомления создаются с часовым поясом пользователя, создавшего или редактировавшего данное уведомление. В присылаемых уведомлениях время будет отражено в переводе на его часовой пояс.

Вкладки имеют цветовую индикацию состояния:

• серый – вкладка ещё не была посещена;
•  красный – имеются не заполненные обязательные поля;
•  без маркера – обязательные поля заполнены.

Кнопка «Готово» не активна до момента заполнения всех обязательных полей.

События

Левая вкладка «События» состоит из 4 дополнительных вкладок:

• вкладка «Объекты» позволяет выбрать транспортные средства;

Примечание: существует возможность отображать перечень объектов мониторинга, по которым предполагается получать уведомления, или групп объектов мониторинга, изменение состава которых автоматически влияет на перечень объектов, по которым будут генерироваться уведомления.

• вкладка «Параметры» позволяет указать уникальные настройки для выбранного типа уведомления;

В качестве примера указаны параметры уведомления типа «Контроль спутников».

• вкладка «Геозоны» позволяет выбрать геозоны, участвующие в анализе правила;

В списке можно выбрать как группу геозон, так и конкретные геозоны. Если группа выбрана полностью, то при изменении её состава на сервере соответствующие изменения произойдут и в уведомлении. Также присутствуют опции областей действия правил: не используется – на всей территории карты; внутри выбранных геозон; вне выбранных геозон – везде за исключением выбранных геозон (например, везде за исключением геозоны с подземной парковкой).

• вкладка «Время» позволяет указать периоды времени, когда будет проводится рассылка уведомлений;

Параметр «Фильтр по дате» позволяет анализировать события как внутри периода, так и исключая этот период.

«Фильтр по времени «С – До» позволяет анализироваться уведомления каждый день в пределах указанного временного промежутка.

«Фильтр по дням недели» позволяет указать дни недели, в которые будет проводиться анализ уведомлений. Если используется, то всегда должен быть активен минимум 1 день недели.

Можно сочетать все 3 вида временной фильтрации. Если указан конечный период «До», то после его истечения уведомление автоматически переходит в статус «Выкл».

Параметр «Не уведомлять о событиях, которые устарели более, чем на» означает, что уведомление не будет разослано, если событие было проанализировано после истечения этого времени относительно его фактического совершения.

Уведомления

Правая вкладка «Уведомления» служит для создания и настройки типовых сообщений и выбора каналов отправки уведомлений, по которым они будут разосланы адресатам. Состоит из 2 дополнительных вкладок:

• вкладка «Шаблон» позволяет добавить каналы оповещений, а также сформировать текст самого уведомления;

По умолчанию добавлен первый доступный e-mail канал.

При добавлении нового канала пользователь выбирает необходимый из числа доступных ему, вводит его название и в правой части заполняет область редактирования сообщения, которое будет рассылаться по этому каналу. Область содержит поле для ввода темы сообщения, набор для вставки тэгов, поле ввода сообщения, кнопку предварительного просмотра.

Возможно добавить неограниченное количество каналов и назначить им соответствующий текст сообщения. Поля «тема» и «текст» нельзя оставлять пустыми.

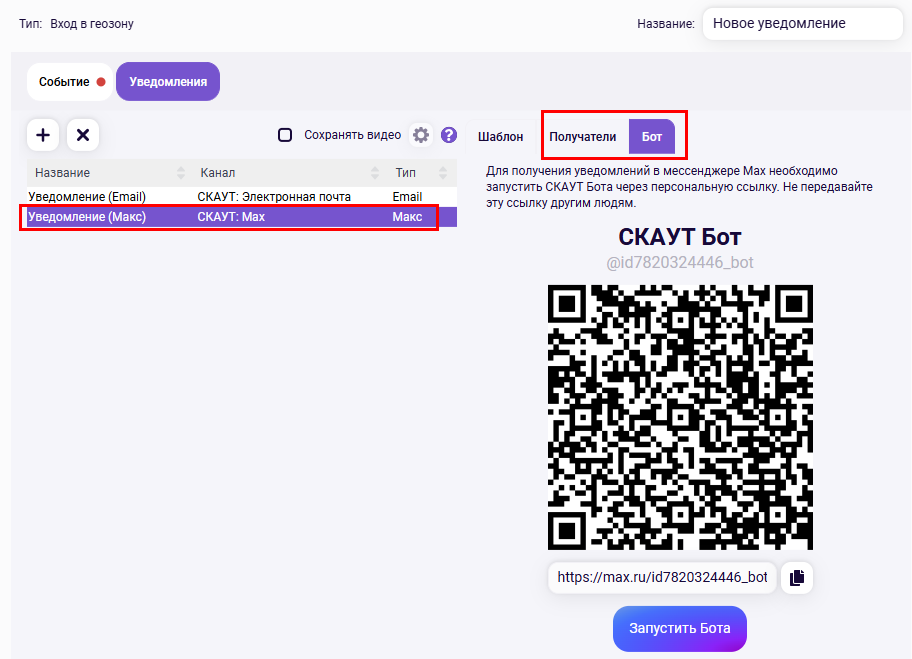

• вкладка «Получатели» позволяет выбрать группы адресатов для конкретных шаблонов уведомлений;

Добавление внешнего получателя подразумевает заполнение трёх параметров: имя, e-mail, номер телефона.

Вкладка Уведомления

Архив уведомлений позволяет хранить уведомления, сгенерированные для объектов мониторинга.

Архив уведомлений представляет собой перечень, в котором отображаются уведомления за выбранный временной интервал. В верхней части присутствуют управляющие элементы:

• выбора временного интервала, за который будут загружены уведомления;
• загрузки уведомлений с сервера («Обновить»);
• построения трека с интервалом построения от момента за 10 минут до факта события до момента через 10 минут после события;
• сохранения журнала уведомлений в формате CSV («Экспорт в Excel»).

Примечание: при работе с журналом уведомлений можно использовать группировку и фильтры. При экспорте журнала уведомлений с установленными фильтрами в Excel в файл выгрузится информация, удовлетворяющая данным фильтрам.

Описание уведомлений

Вход в геозону

Отправляет уведомление на срабатывание правила о посещении выбранных геозон.

Если группа геозон выбрана полностью, то при изменении её состава на сервере соответствующие изменения произойдут и в сохранённом уведомлении.

Набор тегов:

Объект [Unit]:

• название [Unit];
• гос. номер [State number];
• гаражный номер [Garage number];
• VIN;
• описание [Description];
• серийный номер терминала [Device Serial ID];
• тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• email;
• номер телефона [Phone number].

Геозона [Geofence]

Время начала [Begin time]

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Шаблонный текст e-mail:

Объект [:Объект|Гос.номер] вошёл в геозону [:Геозона], [:Адрес], время: [:Время начала].

Предпросмотр:

Объект А000АА98 вошел в геозону КПП (северный выезд), Невский пр. д.1, время: 01.01.1901 12:34:56 (+3 UTC).

Параметр «Минимальное время между событиями» в уведомлениях посещение геозон.

Все выбранные геозоны в конкретном уведомлении объединяются в одно единое множество и параметр «Минимальное время между событиями» относится к этому множеству. Т.е. если объект будет посещать различные геозоны, но с момента предыдущего события не прошло времени больше, чем указано в параметре, то уведомление не будет отправлено.

Для генерации уведомления необходимо как минимум два сообщения, удовлетворяющих фильтру времени и с валидной навигацией, в первом из которых объект не входил в какую-то из заданных геозон, а во втором входил. Следует учитывать данный фактор при желании контролировать посещения маленьких геозон, например, КПП (может возникнуть ситуация, когда терминал проскочит через геозону не отправив из нее точку с навигацией).

При получении любого сообщения, не прошедшего фильтр по времени, событие сбрасывается.

Событие не имеет лимитов длительности и уведомление генерируется сразу (при получении второй точки).

Выход из геозоны

Отправляет уведомление при срабатывание правила о выходе из выбранных геозон.

Если группа геозон выбрана полностью, то при изменении её состава на сервере соответствующие изменения произойдут и в сохранённом уведомлении.

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Геозона [Geofence]

Время начала [Begin time]

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Шаблонный текст e-mail:

Объект [:Объект|Гос.номер] вышел из геозоны [:Геозона], [:Адрес], время: [:Время начала].

Предпросмотр:

Объект А000АА98 вышел из геозоны КПП (северный выезд), Невский пр. д.1, время: 01.01.1901 12:34:56 (+3 UTC).

Для генерации уведомления необходимо как минимум два сообщения, удовлетворяющих фильтру времени и с валидной навигацией, в первом из которых объект входил в какую-то из заданных геозон, а во втором выходил.

При получении любого сообщения, не прошедшего фильтр по времени, событие сбрасывается.

Событие не имеет лимитов длительности и уведомление генерируется сразу (при получении второй точки).

Контроль спутников

Отправляет уведомление на срабатывание правила о снижении количества видимых спутников.

Отсутствие навигации в приходящих сообщениях являются основанием полагать, что произошла потеря спутников.

Настраиваемые параметры:

• область действия правила;
• минимальное число спутников (поле ввода целого числа от 1 до 6);
• минимальное время нарушения (чекбокс, который активирует поле ввода времени). Уведомление не будет сформировано, если снижение количества спутников ниже заданного длилось меньше заданного времени;
• время повтора уведомления (таймаут) (уведомление будет выслано снова в случае, если ситуация не изменится в лучшую сторону или событие повторится);
• учитывать настройки фильтрации объекта.

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Спутники [Satellites]:

• Мин. Количество [Minimum count].

Время начала [Begin time]

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Мин. длительность [Minimum duration]

Шаблонный текст e-mail: Видимость спутников у объекта [:Объект|Гос.номер] (терминал: [:Объект|Серийный номер терминала]) ниже порогового значения [:Спутники|Мин. количество], время: [:Время начала].

Предпросмотр: Видимость спутников у объекта А000АА98 (терминал: 100000) ниже порогового значения 4, 01.01.1901 12:34:56 (+3 UTC).

Контроль стоянок

Отправляет уведомление на срабатывание правила о превышении допустимого времени стоянки везде или в геозонах.

Стоянкой считается событие между двумя точками с мгновенной скоростью меньше пороговой из настроек фильтрации.

Например, пришла точка 1, со скоростью 3 км/ч, пороговая 5 км/ч. Уведомление создано по правилу оповещения о стоянке длительностью более 10 минут. Но через 10 минут после первого сообщения следующего не последовало, следовательно, и рассылка уведомления не осуществляется, система дожидается следующей точки:

• если вторая точка имеет скорость ниже пороговой, то формируется уведомление, что с такого-то времени началась стоянка;
• если вторая точка имеет скорость выше пороговой, то уведомление не формируется.

Настраиваемые параметры:

• Область действия правила;
• допустимое время стоянки;
• время повтора уведомления (таймаут);
• учитывать настройки фильтрации объекта.

Алгоритма обработки события стоянки, если на момент создания уведомления объект уже был на стоянке.

Параметры: Допустимое время стоянки 1 час. Таймаут повтора 50 мин.

Система ищет превышение допустимого предела стоянки от момента создания уведомления. Берётся последняя точка от объекта с валидной навигаций и от неё начинается отсчёт

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Время начала [Begin time]

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)];

Адрес [Address]

Мин. длительность [Minimum duration]

Шаблонный текст: По объекту [:Объект|Гос.номер] с [:Время начала] зафиксирована стоянка более [:Мин. длительность] минут по адресу [:Адрес].

Предпросмотр: По объекту А000АА00 с 01.01.1901 12:34:56 (+3 UTC) зафиксирована стоянка более 01:23:45 минут по адресу Невский пр. д1.

Срабатывание тревожной кнопки

Отправляет уведомление на срабатывание тревожной кнопки. Вкладки «Параметры» и «Геозоны» отсутствуют. По умолчанию анализируется логический датчик «Тревожная кнопка».

Уведомление не имеет таймаута и отправляется сразу после наступления события.

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Время начала [Begin time]

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Шаблонный текст: По объекту [:Объект|Гос.номер] [:Время начала] зафиксировано срабатывание тревожной кнопки по адресу [:Адрес].

Предпросмотр: По объекту А000АА00 01.01.1901 12:34:56 (+3 UTC) зафиксировано срабатывание тревожной кнопки по адресу Невский пр. д1.

Срабатывание датчика ДТП

Отправляет уведомление на срабатывание датчика ДТП. Вкладки «Параметры» и «Геозоны» отсутствуют. По умолчанию, анализируется логический датчик ДТП.

Уведомление не имеет таймаута и отправляется сразу после наступления события.

Набор тегов:

Объект: [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель: [Driver]

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

ДТП [Accident]:

• Номер [Number];
• Время [Time];
• Макс. Удар (направление) [Max shock (direction)];
•  Макс. Удар (значение ускорения) [Max shock (acceleration value)].

Навигация: [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место: [Location]

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Шаблонный текст: По объекту [:Объект|Гос.номер] зафиксировано срабатывание датчика ДТП.

Предпросмотр: По объекту А000АА00 01.01.1901 12:34:56 (+3 UTC) зафиксировано срабатывание датчика ДТП по адресу Невский пр. д1.

Уход со связи

Отправляет уведомление на срабатывание правила о последнем времени подключения к серверу.

Настраиваемые параметры:

• Область действия правила;
• Не подключался более;
• Время повтора уведомления.

Алгоритм обработки события:

Если на момент создания пользователем уведомления объект уже был не на связи, то оповещение не будет отправлено. Даже если с момента создания уведомления терминал будет не на связи дольше, чем указано в условии, оповещение также не будет отправлено. Оповещения начнут отправляться, если после момента создания пользователем уведомления терминал выйдет на связь, а потом произойдёт событие ухода со связи (Рисунок 33).

С момента активации события «Уход со связи» начинается отсчёт периода «разрыв». Как только приходит новое сообщение от терминала, время разрыва начинает отсчитываться заново. Если длительность периода «разрыв» достигнет указанного в параметрах события значения, будет сгенерировано уведомление.

Пример: если задать мин. время события 1 час, а объект до создания события в течении года не выходил на связь, то уведомление сгенерируется через час, а не сразу же.

Внимание! Моментом старта отсчёта периода «разрыв» считается как создание события, так и перезапуск СПО. Таким образом, если терминал ушёл со связи на 11 часов (при мин. времени события – 12 часов) и после этого перезапускается СПО, то отсчёт времени события начинается сначала и (если машина не вернётся на связь) уведомление будет сгенерировано через 12 часов, а не через 1 час, как если бы СПО не перезапускался.

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Время начала [Begin time]

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Мин. длительность [Minimum duration]

Шаблонный текст: Терминал [:Объект|Серийный номер терминала] на объекте [:Объект|Гос.номер] не подключался к серверу более [:Мин. длительность].

Предпросмотр: Терминал 123456 на объекте А000АА98 не подключался к серверу более 240 минут.

Уход с основного питания

Отправляет уведомление на срабатывание правила об уходе с основного питания везде или в геозонах.

Настраиваемые параметры:

• Область действия правила;
• Уход с основного питания более __ мин.;
•  Время повтора уведомления.

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
•  Гаражный номер [Garage number];
•  VIN;
•  Описание [Description];
•  Серийный номер терминала [Device Serial ID];
•  Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Время начала [Begin time]

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
•  Скорость [Speed];
•  Кол-во спутников [Satellite count];
•  Курс. Угол (направление) [Angle (direction)];
•  Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
•  Карты Яндекс (ссылка) [Yandex maps (link)];
•  Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
•  Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
•  Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Мин. длительность [Minimum duration]

Шаблонный текст: Терминал [:Объект|Серийный номер терминала] на объекте [:Объект|Гос.номер] ушел с основного питания [:Время начала].

Предпросмотр: Терминал 123456 на объекте А000АА00 ушел с основного питания 01.01.1901 12:34:56 (+3 UTC).

Превышение допустимой скорости [Превышение критической скорости]

Для доступа к уведомлениям по БВ должен быть установлен плагин «Безопасное вождение». Данный тип отправляет уведомление о срабатывании правила о превышении скорости согласно выбранным профилям безопасного вождения.

Вкладка «Геозоны» недоступна, если анализ происходит по профилям БВ.

Вкладка Параметры содержит следующие настройки:

• минимальное время нарушения;
•  выбор профиля БВ;
•  выбор профилей ограничения скорости;
•  время повторного уведомления (таймаут) - определяет, как часто оповещать.

Если после сохранения уведомления будут внесены изменения в профили БВ или профили ограничения скоростей, то соответствующие изменения должно повлиять и на это уведомление, в котором выбраны данные профили.

В уведомлении указывается максимальная скорость за период нарушения. Например, порог нарушения считается скорость свыше 60, минимальное время 10 секунд (Рисунок 34). На 1 секунде скорость составила 60, на 5 секунде – 75, на 10 секунде – 61. В уведомлении должна указываться скорость 75, т.е. зафиксировано превышение скорости на 15 км/ч.

Обработка события превышения скорости. Например, по условию выставлено уведомление о превышении скорости в профилях 1,2, n длительностью более 20 секунд.

В случае, если превышение началось в одном профиле, а продолжилось в другом профиле и это общее время нарушения удовлетворяет условию, то в уведомлении выводится название профиля (из тега), в котором была длительность превышения была больше.

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
•  Гаражный номер [Garage number];
•  VIN;
•  Описание [Description];
•  Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
•  Номер телефона [Phone number].

Превышение [Overspeed]:

• Профиль [Profile];
• Геозона [Geofence];
• Доп. скорость [Allowed speed];
• Крит. Скорость [Critical speed];
• Макс. Скорость превышения [Maximum speed];

Время начала [Begin time].

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
•  Скорость [Speed];
•  Кол-во спутников [Satellite count];
•  Курс. Угол (направление) [Angle (direction)];
•  Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Минимальное время [Minimum duration]

Превышение допустимой скорости

Шаблонный текст: Объект [:Объект|Гос.номер] превысил допустимую скорость [:Превышение|Доп. скорость] (по профилю [:Превышение|Профиль]) в геозоне [:Превышение|Геозона], [:Время начала]. Максимальная скорость составила [:Превышение|Макс. скорость превышения].

Предпросмотр: Объект А000АА00 превысил допустимую скорость 110 км/ч (по профилю Автомагистрали) в геозоне КАД А-118, 01.01.1901 12:34:56 (+3 UTC). Максимальная скорость составила 123 км/ч.

Превышение критической скорости

Шаблонный текст: Объект [:Объект|Гос.номер] превысил критическую скорость [:Превышение|Крит. скорость] (по профилю [:Превышение|Профиль]) в геозоне <overspeed|geofence>, [:Время начала]. Максимальная скорость составила [:Превышение|Макс. скорость превышения].

Предпросмотр: Объект А000АА00 превысил критическую скорость 130 км/ч (по профилю Автомагистрали) в геозоне КАД А-118, 01.01.1901 12:34:56 (+3 UTC). Максимальная скорость составила 140 км/ч.

Для генерации уведомления необходимо как минимум два сообщения, удовлетворяющих фильтру времени и с валидной навигацией, в которых объект нарушал скорость, между которыми прошло время большее или раное заданному минимальному.

В качестве определения нарушения скорости используется следующий алгоритм:

1. Определятся набор геозон, в которых находится объект (поставляется вместе с сообщением).
2. Определяется профиль скорости - для каждой геозоны выбираются профили с наибольшей допустимой скоростью, из которых выбирается наибольшей допустимая скоростью.
3. Если профиль скорости не найден (например, нет подходящих геозон), то используется профиль безопасного вождения (если он выбран в настройках).
4. Если профиль скорости/безопасного вождения определён, то его допустимая скорость сравнивается с мгновенной скоростью из навигации - если мгновенная выше, то это превышение. При получении любого сообщения, не прошедшего фильтр по времени, событие сбрасывается.

Для работы уведомления требуется заполнение настроек профилей безопасного вождения, доступных только при установленном плагине БВ.

При недоступности плагина Безопасное вождение (выключен/не установлен) уведомление нельзя открыть на редактирование, а при создании нового уведомления из списка типов пропадут превышения допустимой/критической скорости.

Событие по универсальному датчику

Осуществляется отправка уведомления о срабатывании универсального логического датчика.

В качестве параметров позволяет указать минимальную длительность события, а также активировать фильтрацию по конкретному типу датчиков, показания которых используются в универсальных датчиках.

Фильтрация позволяет указать тип датчика, по изменению показаний которого должно формироваться уведомление, а поиск этого датчика в списке универсальных датчиков объекта будет производиться автоматически.

Внимание! При наличии у объекта нескольких универсальных датчиков одного типа фильтр уведомления задействует первый из них.

Дополнительно существует возможность указывать условие формирования уведомления:

• уведомление формируется при срабатывании выбранных универсальных датчиков внутри указанных геозон;
• уведомление формируется как при срабатывании выбранных универсальных датчиков внутри указанных геозон, так и при въезде в них с уже сработавшим универсальным датчиком.

Параметр минимальной длительности события при получении уведомлений по аналоговым датчикам определяет минимальную длительность нахождения в границах заданных порогов, а при получении уведомлений по дискретным датчикам определяет минимальную длительность с момента срабатывания датчика (перехода в активное состояние).

Уведомление для аналоговых универсальных датчиков будет отправлено после достижения или превышения времени нахождения в пороговых значениях.

Уведомление для дискретных универсальных датчиков будет отправлено после достижения или превышения времени в активном состоянии

Время в активном состоянии измеряется между двумя точками (первой и последующими) от терминала, в которых датчик находился в активном состоянии, причём не прерванных пассивным состоянием. Например, если терминал пристал точку, в которой сработал датчик, а через некоторое время прислал точку с пассивным состоянием датчика, то уведомление не будет сформировано. Однако, если терминал прислал точку с активным состоянием, а в последующих сообщениях никаких показаний датчика не было и время с момента активации превысило пороговое значение, система все равно ждёт вторую точку, чтобы сравнить между ними время и уведомление не сформируется.

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Датчик [Sensor]:

• Индивидуальное название;
• Состояние;
• Значение аналогового датчика;
• Пороги аналоговых показаний.

Время начала [Begin time]

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Геозона [Geofence]

Адрес [Address]

Минимальная длительность [Minimal duration]

Шаблонный текст: По объекту [:Объект|Гос.номер] [:Время начала] (адрес: [:Адрес]) по датчику [:Датчик|Индивидуальное название] зафиксирован переход в состояние [:Датчик|Состояние].

Пример: По объекту А001АА98 18.01.2016 09:00:00 (+3 UTC) (адрес: Руставели ул., Дом 13, Санкт-Петербург) по датчику Скоростной датчик зафиксирован переход в состояние Критическая скорость.

Уведомления о заправках и сливах

Функционал по уведомлению о заправках и сливах доступен только на сервере СКАУТ 365.

В качестве параметров уведомления необходимо указать относительное изменения объёма топлива в бака, которое будет считаться заправкой или сливом.

Набор тегов:

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Время начала [Begin time]

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Геозона [Geofence]

ЗиС (Fueling/defueling):

• Топливное событие (Fuel event);
• Минимальный объём (Min volume);
• Объём события (Volume);
• Объём до (Volume before);
• Объём после (Volume after);
• Длительность (Duration);
• Тип бака (Tank type);
• Название датчика (Sensor name).

Шаблон темы: [:Объект|Название] [:ЗиС|Топливное событие] [:ЗиС|Объем события]

Шаблон текста: По объекту [:Объект|Название] в [:Время начала] по адресу [:Адрес] зафиксировано событие "[:ЗиС|Топливное событие]" предварительный объем [:ЗиС|Объем события]. Изменение уровня топлива с [:ЗиС|Объем до] до [:ЗиС|Объем после].

Примеры:

• Камаз А111АА78 Возможная заправка 150,4 л

По объекту Камаз А111АА78 в 12:00:45 по адресу Хасанская улица, 9, Санкт-Петербург зафиксировано событие "Возможная заправка" объемом 150,4 л. Изменение уровня топлива с 30,3 л до 180,7 л.

• Камаз А111АА78 Возможный слив 35,0 л

По объекту Камаз А111АА78 в 14:00:45 по адресу Хасанская улица, 9, Санкт-Петербург зафиксировано событие "Возможный слив" объемом 35,0 л. Изменение уровня топлива с 180,7 л до 145,7

Уведомления о наступлении ТО (пробег)

Событие «Наступление ТО (пробег)» учитывает все три датчика пробега, которые доступны в Системе СКАУТ: «Общий пробег», «Показания одометра» и «Виртуальный одометр». Приоритет выбора датчика для события следующий:

• датчик «Показания одометра»;
• датчик «Общий пробег»;
• датчик «Виртуальный одометр».

В качестве параметров для генерации уведомления выступают:

• периодичность технического обслуживания (км);
• порог уведомления о приближающемся ТО.

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Наступление ТО

• километраж ТС;
• периодичность ТО;
• уведомить за;
• номер ТО.

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Тип сенсора

Шаблон уведомления: [:Объект|Гос.номер], до следующего ТО №[:Наступление ТО|Номер ТО] ([:Наступление ТО|Периодичность ТО, км]) осталось менее [:Наступление ТО|Уведомить за, км]. Текущий пробег [:Наступление ТО|Километраж ТС].

Пример уведомления: А123НС, до следующего ТО №1 (20000 км) осталось менее 500 км. Текущий пробег 19502 км.

Уведомления о наступлении ТО (моточасы)

Событие «Наступление ТО (моточасы)» учитывает виртуальный датчик моточасов, который доступен в Системе СКАУТ: «Моточасы (общие)».
В качестве параметров для генерации уведомления выступают (Рисунок 44):

• периодичность технического обслуживания (моточасы);
• порог уведомления о приближающемся ТО (моточасы).

Объект [Unit]:

• Название [Unit];
• Гос. номер [State number];
• Гаражный номер [Garage number];
• VIN;
• Описание [Description];
• Серийный номер терминала [Device Serial ID];
• Тип терминала [Device Type].

Водитель [Driver]:

• ФИО (водитель должен быть идентифицирован на этом тс) [Full Name];
• Email;
• Номер телефона [Phone number].

Наступление ТО

• период ТО, моточасы;
• номер ТО;
• уведомлять за, моточасы;
• моточасы ТС.

Навигация [Navigation]:

• Широта [Latitude];
• Долгота [Longitude];
• Скорость [Speed];
• Кол-во спутников [Satellite count];
• Курс. Угол (направление) [Angle (direction)];
• Курс. Угол (градус) [Angle (degree)].

Место [location]:

• Карты Google (ссылка) [Google maps (link)];
• Карты Google (ссылка HTML) [Google maps (link HTML)];
• Карты Яндекс (ссылка) [Yandex maps (link)];
• Карты Яндекс (ссылка HTML) [Yandex maps (link HTML)];
• Карты Яндекс (ссылка на изображения) [Yandex maps (image link)];
• Карты Яндекс (изображение HTML) [Yandex maps (image HTML)].

Адрес [Address]

Шаблон уведомления: [:Объект|Гос.номер], до следующего ТО №[:Наступление ТО|Номер ТО] ([:Наступление ТО|Период ТО, моточасы]) осталось менее [:Наступление ТО|Уведомлять за, моточасы]. Текущее количество моточасов: [:Наступление ТО|Моточасы ТС].

Уведомление о срабатывании логического правила

В качестве параметров уведомления указываются:

• Минимальная длительность события – длительность события, которое считается состоявшимся при срабатывании выражений логического правила (например, движение с не пристёгнутым ремнем более 10 секунд). По умолчанию значение параметра устанавливается равным 00:00:00. Диапазон допустимых значений от 00:00:00 до 23:59:59.
• Фильтрация по названию логического правила – фильтр, позволяющий задать те объекты, у которых настроено правило полностью или частично совпадающее по названию с указанным в данном параметре. Максимальная длина поля – до 256 символов. По умолчанию поле неактивно и не заполнено, после активации отображается красная звёздочка, обозначающая, что поле не может быть пустым.

Дополнительно существует возможность указывать условие формирования уведомления:

• уведомление формируется при срабатывании выбранных логических правил внутри указанных геозон;
• уведомление формируется как при срабатывании выбранных логических правил внутри указанных геозон, так и при въезде в них с уже сработавшим логическим правилом.

Шаблон уведомления:

Тема: [:Объект|Гос.номер] срабатывание правила - [:Правило Название].

Сообщение: По объекту [:Объект|Гос.номер] [:Время начала] (адрес: [:Адрес]) сработало правило: [:Правило Название].

Пример уведомления:

Тема: A111AA78 срабатывание правила – движение без идентификации водителя.

Сообщение: По объекту А111АА78 12.09.2017 07:00:00 (+3UTC) сработало правило: движение без идентификации водителя.

В области тегов добавлен новый тег, тег [Правило], который позволяет выводить индивидуальное название правила в тему или в сообщение уведомления.

Описание логики работы

Логика работы уведомления будет пояснена следующим примером.

1. Для учета скорости в уведомлениях по правилам производится предварительная настройка универсального датчика. В поле «Порог значений» указывается диапазон скорости, который будет считаться движением. При этом индивидуальные настройки фильтрации по скорости, заданные в карточке объекта, для уведомления не будут учитываться.

Для правила по движению без включённых фар, и без пристёгнутого ремня безопасности можно создать либо отдельные универсальные датчики, которым в качестве источника данных будут назначены соответствующие дискретные датчики, либо создать новые логические датчики «Ремень безопасности», «Ближний свет», «Дальний свет».

2. Затем создаются 2 правила:

 3. Создаётся уведомление:

 4. Пример состояния датчиков:

Спустя 10 секунд после начала события «1» начнется обработка правила движение без идентификации и отправка уведомления указанным адресатам.

Уведомления на событие «2»по правилу движение без ремня не будет отправлено, так как не прошло фильтрацию по минимальной длительности события.

Спустя 10 секунд после начала события «3» начнется обработка правила движение без ремня и отправка уведомления указанным адресатам.

Пояснение по времени генерации уведомления

Обработка уведомления осуществляется по анализу сообщений от объекта и ключевую роль в генерации уведомления играет время получения сообщения от объекта на сервере и генерация события.

Задержка обработки и отправки уведомлений обусловлена задержкой в получении сообщений с данными от терминала. Уведомление настроено на срабатывание правила Движение без ремня длительностью 10 и более секунд.

В 00:00:05 на сервер приходит сообщение от объекта, с данными на 00:00:00, в котором фиксируется начало события Движение без фар. Спустя 15 секунд в 00:00:15 на сервер приходит следующее сообщение от объекта с данными на 00:00:04 – по сообщениям от объекта событие движения без ремня длится 4 секунды. Спустя 20 секунд в 00:00:35 на сервер приходит следующее сообщение от объекта с данными на 00:00:12 – по сообщениям от объекта событие движения без ремня длится 12 секунд – запускаются обработка события и отправка уведомления.
